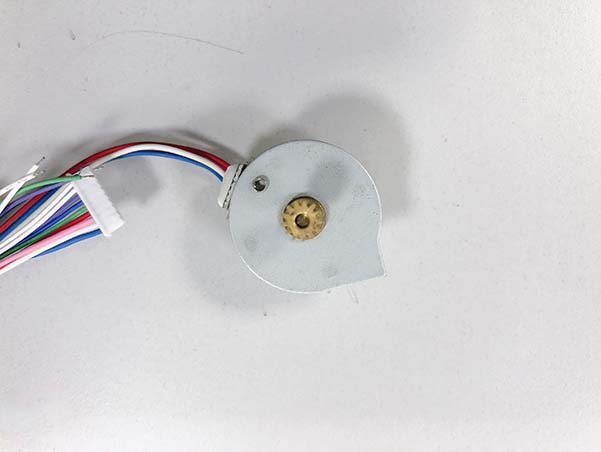

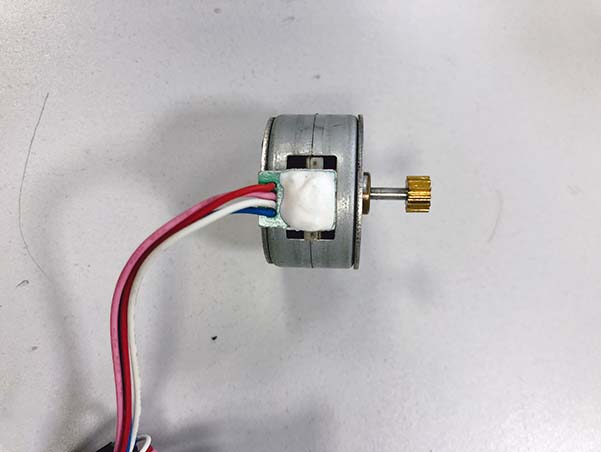

永磁PM步进电机25BY46-4
技术参数
电机型号 | 步距角 | 电压 | 电阻 | 电流 | 驱动电路 | 励磁方式 | 牵出转矩 | 绝缘电阻 | 绝缘耐压 |
25BY46 | 15°/step | 24V | 16Ω | 300mA | 双极性 | 2-2相 | 参考下方矩频曲线 | ≥100MΩ | AC 500V 1min |
25BY46 | 15°/step | 24V | 30Ω | 300mA | 双极性 | 2-2相 | 800Hz≥7.84mN·m | ≥100MΩ | AC 500V 1min |
25BY46 | 15°/step | 5V | 8Ω | / | 双极性 | 2-2相 | 500Hz≥6.27mN·m | ≥100MΩ | AC 500V 1min |
25BY46 | 15°/step | 12V | 10Ω | / | 双极性 | 2-2相 | 600Hz≥14.9mN·m | ≥100MΩ | AC 500V 1min |

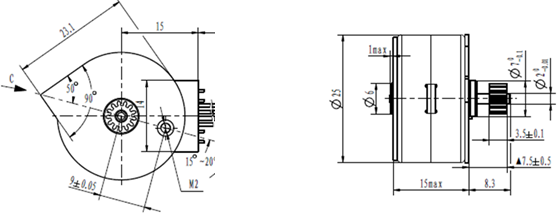

机械尺寸

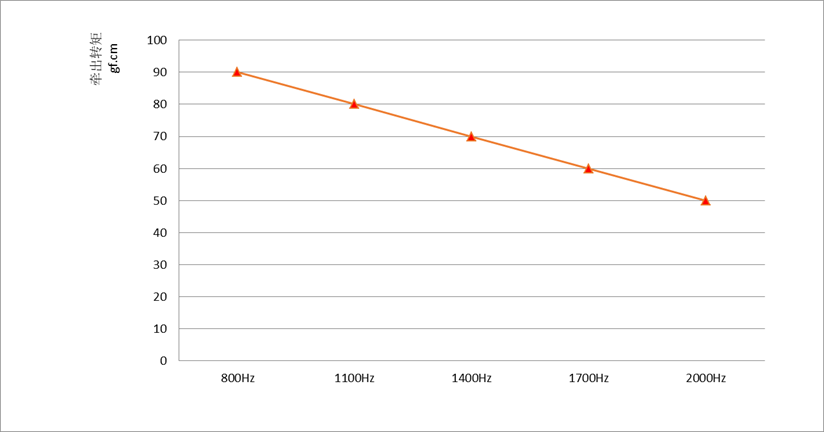

矩频曲线
